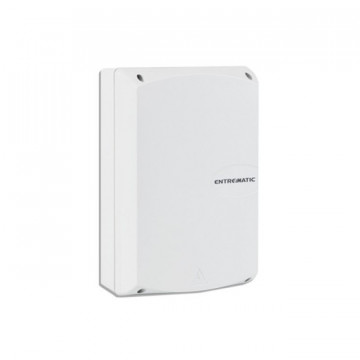

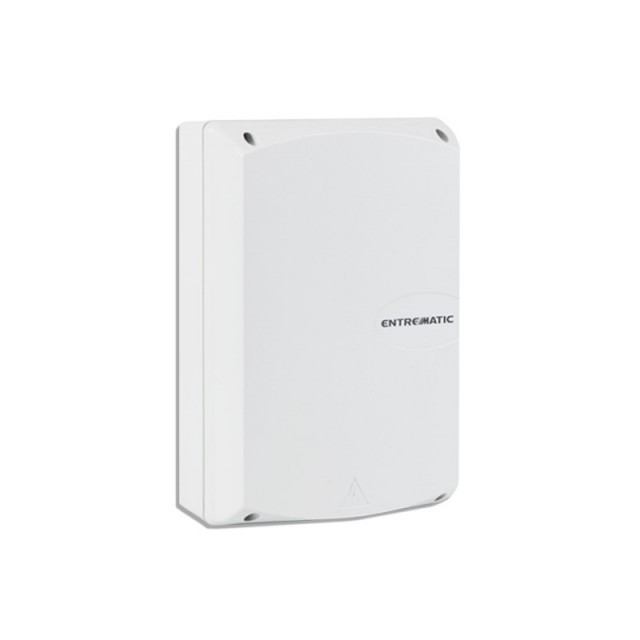

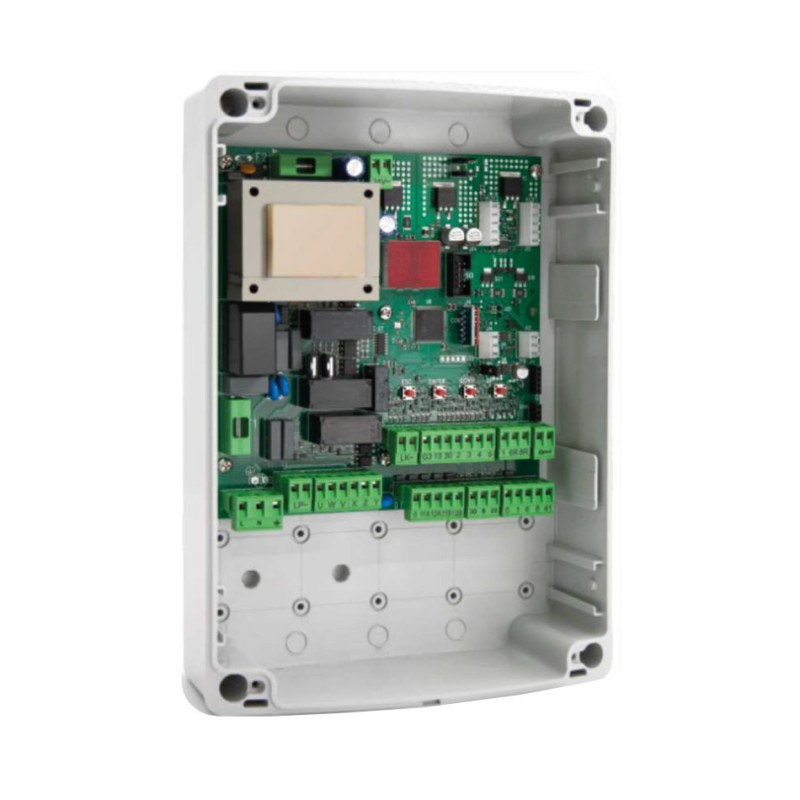

LCA80 - Quadro de comando avançado multifunções para portões de batente com 1 ou 2 motores de 230 Vca (1 x 4A, 2x 2A), com decodificador de rádio incorporado (encomende o módulo receptor 433 o 868 MHz separadamente).

Descrição

Quadros de comando 230 Vca Para 1 ou 2 motores 230 Vca, 1 x 4 A, 2 x 2 A. Módulo recetor 433 MHz ou
868 MHz (opcional)

Sem placa recetora ZENRS

Substitui as versões: E1, E2, E1A, LOGIC M compatível c/ automatismos c/ fins de curso

Quadros de comando para um ou dois motores de 230 Vca compatíveis com
automatismos para portões de correr, de batente, barreira QIK4E e portões
seccionais industriais.
Equipados com lógica de microprocessador, têm um rádio 433 MHz
incorporada (exceto LOGICM e LCA80).
A alimentação dos acessórios possui 24 Vcc para uma maior segurança.
Fonte de alimentação 24 Vca também disponível nos quadros eletrónicos
LCA70 E LCA80.
Os terminais amovíveis garantem maior conforto durante a cablagem.
A caixa de plástico de tamanho reduzido é especialmente adequada para
instalações externas.

Os quadros LCA são caracterizados por:

• Gestão dos tempos: manobra para cada motor, atraso do motor, desaceleração durante a fase de abertura e em fecho, reconhecimento de obstáculo, impulso, aceleração em abertura e fecho, ativação da fechadura elétrica, manobra de inversão e de impulso no fecho em batentes mecânicos
• Gestão das velocidades de acostagem em abertura e fecho, impulso em obstáculos durante a marcha normal e a acostagem, regulação da força
• Regulação da sensibilidade do impulso em obstáculos, durante a marcha e durante a acostagem em abertura e fecho
• Regulação automática das rampas: a baixas temperaturas ambientes, aumenta o tempo de impulso até o valor máximo e diminui o tempo de aceleração e até ao valor mínimo
• Configuração da função de manutenção sob pressão para atuadores hidráulicos
• Teste dos dispositivos de segurança
• 2 entradas específicas em abertura e fecho para suportes de borracha ativos resistivos 8,2 kΩ com controlo automático (para LCA80)
• 2 entradas para fins de curso lógicos em baixíssima tensão em abertura e em fecho para cada motor (apenas para LCA80). Possibilidade de gestão dos fins de curso de paragem, se ligados em série à fase do motor
• Abertura para acessórios Ditec de encaixe
• Saídas de alimentação para acessórios 24 Vca e 24 Vcc separadas
• 1 saída para LCA70 24 Vcc configuráveis como luz de cortesia, lampejante, indicador de portão aberto e saída ativa conforme o estado do portão
• Saída para fechadura elétrica 12 Vca configurável e saída específica para lampejante 230 Vca

UM QUADRO DE COMANDO versátil

• menu guiado (Wizard WZ) para uma configuração rápida e simples do quadro durante o primeiro arranque: escolha a lógica de funcionamento, o número de folhas, se ativar o fecho automático, memorize os comandos à distância e está pronto!
• lógicas de funcionamento pré-configuradas: funcionamento automático com ou sem desacelerações, funcionamento temporizado com ou sem desacelerações, funcionamento temporizado com limitação de força
• as pessoas mais experientes podem personalizar mais de 100 parâmetros graças ao menu de consulta fácil, ao display e às teclas de navegação
• proteção das configurações com palavra-passe de acesso para permitir que apenas pessoal qualificado possa realizar as modificações
• possibilidade de inibir as entradas não utilizadas para evitar a instalação no futuro de acessórios não autorizados
• frequências disponíveis 433,92MHz e 868,35MHz (opcional) em caso de perturbações e interferências
• sensor de temperatura que evita a congelação dos motores em caso de frio, gelo e neve (função NIO - No Ice Option)
