RTD1210 – PWM-Laderegler 10 A 12/24 V – ULTIMATRON

Beschreibung

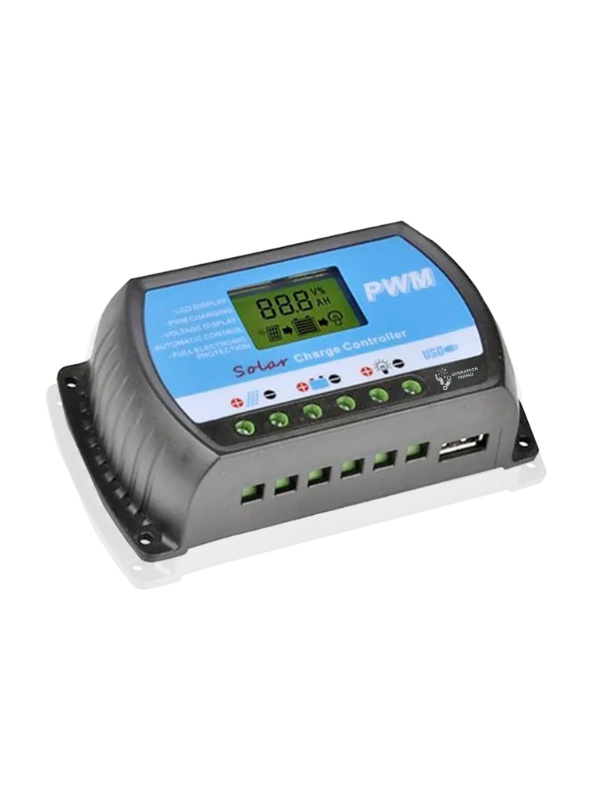

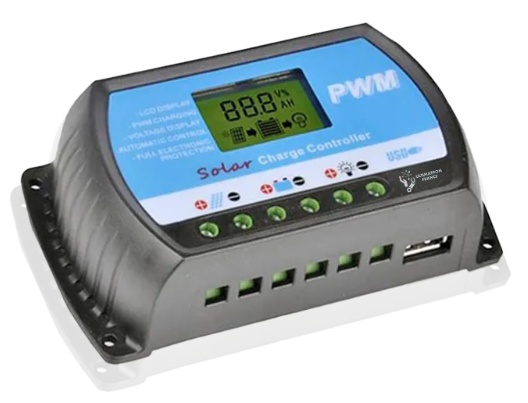

PWM-Laderegler 10A 12/24V RTD1210
PWM-Solarladeregler mit USB 10A

LCD-Bildschirm mit 4-Phasen-PWM-Lademanagement für maximal 50 V

Sicherheitshinweise

1. Stellen Sie vor der ersten Installation sicher, dass Ihre Batterie genügend Spannung hat, damit der Controller den Batterietyp erkennen kann.

2. Das Batteriekabel sollte möglichst kurz sein, um Verluste zu reduzieren.

3. Der Regler ist nur für Blei-Säure-Batterien geeignet: offen, AGM, GEL.
   Nicht geeignet für Nickel-Metallhydrid-, Lithium-Ionen- oder andere Lithiumbatterien.

4. Der Laderegler ist ausschließlich zur Regelung von Solarmodulen geeignet.Schließen Sie niemals eine andere Lastquelle an den Laderegler an.

Produktmerkmale

1. Eingebetteter Industrie-Mikrocontroller.

2. Großer LCD-Bildschirm, mit 5-V-USB-Ladegerät.

3. PWM-Lademanagement.

4. Eingebaute Schutzfunktionen: gegen Kurzschluss, Unterbrechung, Polaritätsumkehr und Überlastung.

5. Doppelter MOSFET, um einen Stromrückfluss zu verhindern und die Wärmeentwicklung zu reduzieren.

Verbindungssystem

1. Schließen Sie die Batterie an den Laderegler an – positiv und negativ.

2. Verbinden Sie das Photovoltaikmodul mit dem Regler – positiv und negativ.

3. Schließen Sie den Verbraucher (Last) an den Laderegler an – positiv und negativ.

Bei der Demontage gilt die umgekehrte Reihenfolge!

Eine falsche Anschlussreihenfolge kann zur Beschädigung des Controllers führen!

Technische Parameter
