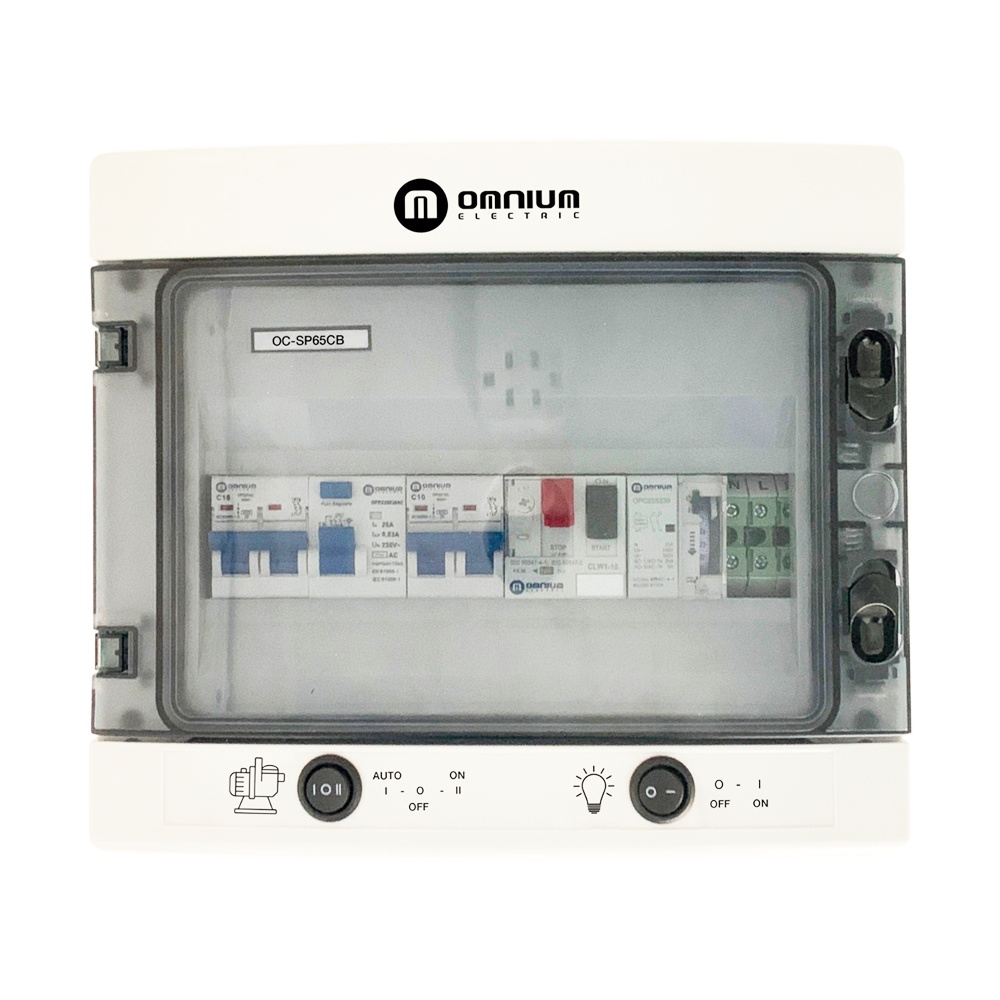

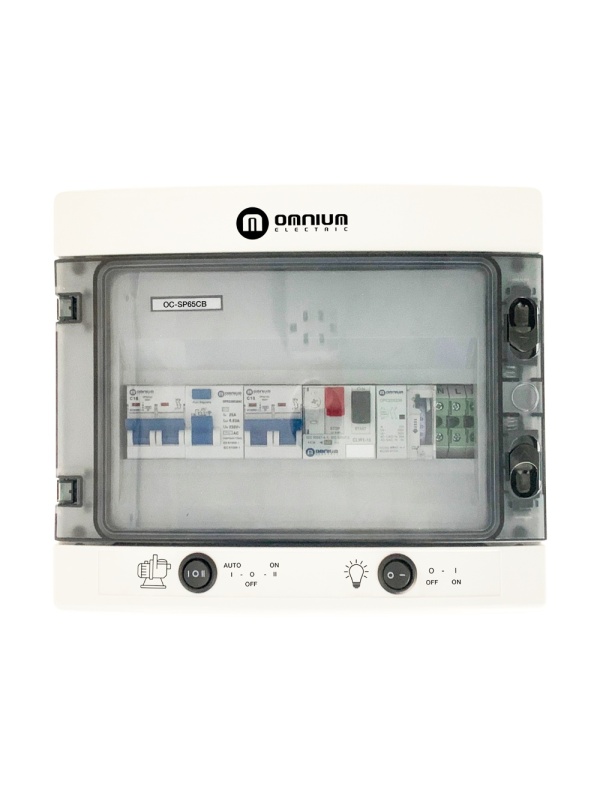

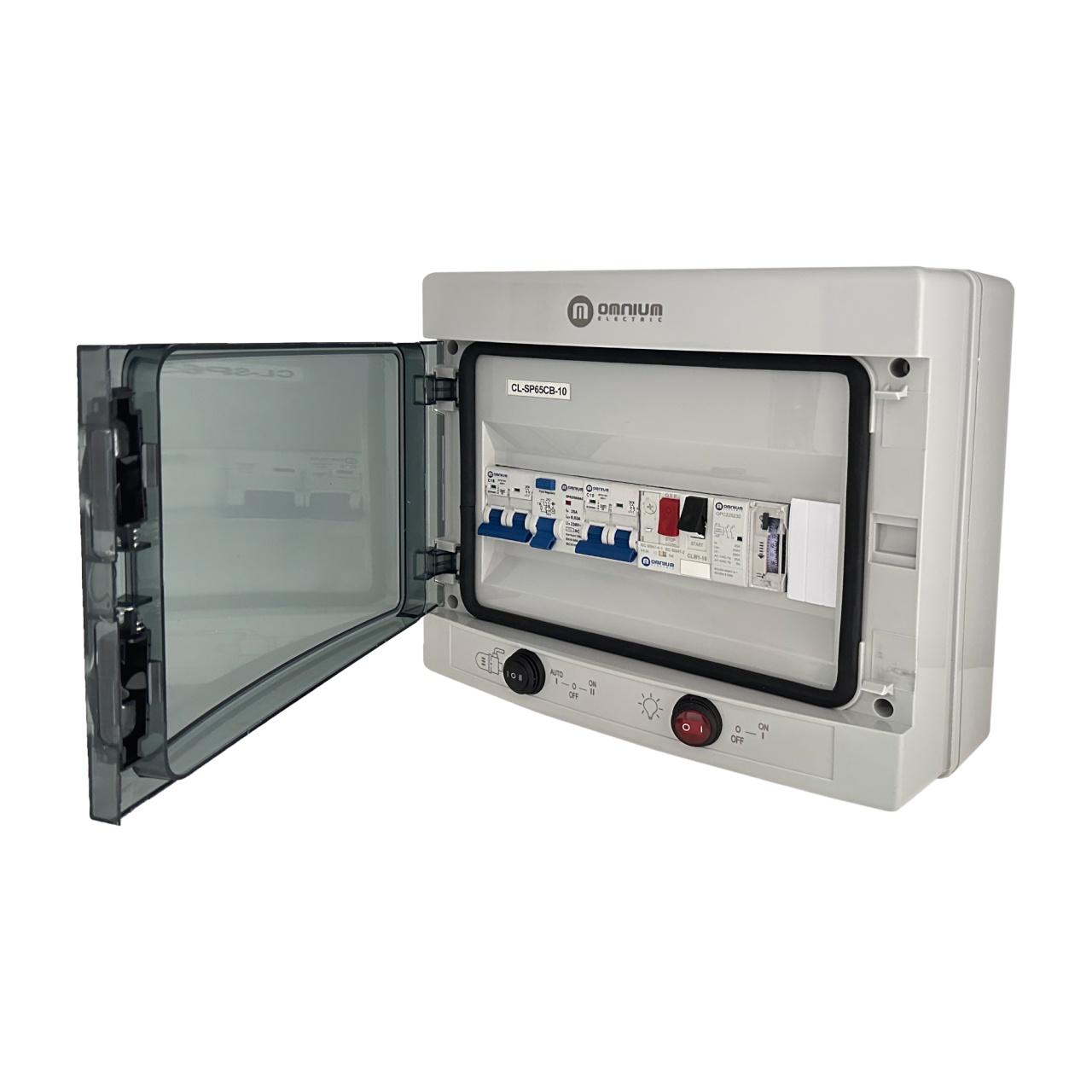

Schwimmbadplatine 230 V 4 A-6,3 A mit Transformator 12 V 50 VA CL-SP65CB-10 – Spa-Steuerbox 0,5 – 1 CV/HP
Beschreibung
CL-SP65CB-10 – Spa-Steuerbox (mit Ringkerntransformator, 50 VA bis 50 W, IP65, ABS, 4 – 6,3 A, 2,2 kW max. (0,5 – 1 CV/HP)
Spezifikationen
| Spannung (V) | Mit Ringkerntransformator 50VA bis 50W |
| Schutzgrad | IP65 |
| Material | ABS |
| Einstellbarer Strom | 4 - 6,3A |
| Motorleistung | 2,2 kW max. (0,5 - 1 PS/PS) |
Das Poolpanel ist eine Komplettlösung für die elektrische Steuerung Ihres Pools. Mit einem 12-V- und 50-W-Transformator bietet dieses Panel eine effiziente und sichere Beleuchtung.
Das Panel verfügt über eine integrierte Uhr, mit der Sie die Öffnungszeiten Ihres Pools programmieren können. Mit dieser Funktion können Sie Ihren Pool zu den von Ihnen bevorzugten Zeiten genießen, ohne sich Gedanken über das manuelle Ein- oder Ausschalten der Systeme machen zu müssen.
Darüber hinaus garantiert der im Lieferumfang enthaltene Kontakt eine zuverlässige und stabile Verbindung für eine präzise und sichere Steuerung Ihres Pools. Sie können sich darauf verlassen, dass Ihr Pool geschützt ist und ordnungsgemäß funktioniert.
Uhr, Motorschutz und Schütz inklusive.
Charakter
Hochmoderner 12-V-Ringkerntransformator
Schutzart: IP65
Beleuchtung: 50 W, LED oder Halogen.
Unabhängige Beleuchtungs- und Motorsteuerung.
Installationsmodus:
1.Motor
Schließen Sie die Neutral-, Phasen- und Erdungskabel des Motors an die entsprechende Klemme an.
2.Beleuchtung
Schließen Sie das NEUTRAL-Kabel des Transformators an die auf dem OPS210C-Schalter angegebene Klemme an.
Verbinden Sie das PHASE-Kabel vom Transformator mit dem freien Raum des wiederverwendbaren Anschlussblocks.
Verbinden Sie das Erdungskabel mit der angegebenen „E“-Klemme.
3. Essen
Versorgen Sie das Panel mit Strom, indem Sie NEUTRAL UND PHASE mit dem OPS216C-Schalter verbinden.
Verbinden Sie ERDE wie angegeben mit der Klemme „E“.
