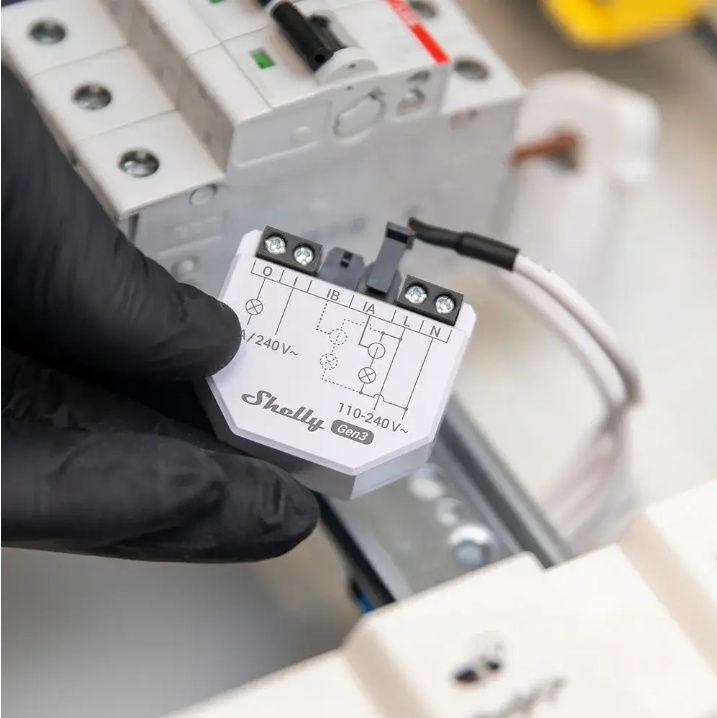

SHELLYEMGEN3+50ACT – Duales Verbrauchszählermodul für die WiFi-Automatisierung

Beschreibung

Durch die Überwachung des Energieverbrauchs können Sie Muster erkennen, die Möglichkeiten zur Energieeinsparung aufzeigen. Darüber hinaus können Sie Warnzeichen wie unerwartete Spitzen oder unvorhergesehene Änderungen im Energieverbrauch erkennen, die Anzeichen einer Fehlfunktion eines Elektrogeräts sein könnten. So können Sie die Effizienz aufrechterhalten, Unterbrechungen vermeiden oder sogar schwere Schäden vermeiden.

Neben der genauen Energiemessung ermöglicht der Shelly EM Gen3 auch die Steuerung von Schützen zum Ein- und Ausschalten von Hochleistungsgeräten wie Warmwasserbereitern, Whirlpools, Wärmepumpen, großen Küchengeräten usw. Auf diese Weise können Sie Energie sparen, indem Sie nicht unbedingt benötigte Geräte automatisch ausschalten, wenn sie nicht benötigt werden, und so Ihre Einsparungen maximieren.

Da es sich um ein Gerät der 3. Generation (Gen3) handelt, ist dieses Modul mit einem Shelly-Chip ausgestattet, mit doppeltem Speicher (8 MB), höherer Effizienz und besserer Reaktionsfähigkeit (im Vergleich zur Plus-Serie). Es ist effektiv auf eine mögliche zukünftige Einbeziehung des Matter-Protokolls und die Integration zusätzlicher intelligenter Funktionalitäten vorbereitet.

HAUPTMERKMALE:
- Wi-Fi- und Bluetooth-Konnektivität. Kein HUB erforderlich!
- Schnelle Einbindung per Bluetooth und Nutzung als Bluetooth-Gateway.
- Einphasige Messung, zwei Kanäle.
- Unterstützt bis zu 2 Stromstärkewandler (TIs) mit Schnellanschluss.
- Trockenkontaktschalter zur Steuerung schwerer Lastschütze.
- Shelly-Chip mit 8 MB Speicher.
- Speicherung lokaler Datensätze auf dem Gerät für bis zu 10 Tage im 1-Minuten-Takt.
- Echtzeituhr für genaue Zeitmessung, wenn keine Internetverbindung besteht.
- Bei Verbindung mit der Cloud reichen die Datensätze bis zu 365 Tage.
- Ermöglicht intelligente Planung und Smart Scenes in Kombination mit anderen Shelly-Geräten.
- Unterstützt Scripting, Webhooks, MQTT, WebSocket, HTTP- und RPC-Protokolle.
- Weitgehend integriert in intelligente Automatisierungssysteme.

Spezifikationen:
◾ Physik
- Größe (HxBxT): 37x42x16 mm
- Gewicht:
EM Gen3 – 23 g
· CT 50A – 50 g
- Maximales Drehmoment der Schraubklemmen: 0,4 Nm
- Leiterquerschnitt: 0,2 bis 2,5 mm² / 24 bis 14 AWG
- Montage: Schalttafel
- Gehäusematerial: Kunststoff
- Gehäusefarbe: Weiß, Anthrazit
- Steckerfarbe: Schwarz
◾ Umweltfreundlich
- Umgebungstemperatur: -20 °C bis 40 °C
- Luftfeuchtigkeit: 30 % bis 70 % relative Luftfeuchtigkeit
- Maximale Höhe: 2000 m
◾ Elektrisch
- Stromversorgung: 110 - 240 V~ 50/60 Hz
- Stromverbrauch: < 1,2 W
- Neutralleiter erforderlich: Ja
- Empfohlener Außenschutz:
2A-, B- oder C-Auslösecharakteristik
· 6 kA Ausschaltvermögen
· Energiebegrenzungsklasse 3
◾ Klassifizierung der Ausgangskreise
- Maximale Schaltspannung: 240 V~
- Maximaler Schaltstrom: 2A /240V~
◾ Sensoren, Messgeräte
- Voltmeter (AC): 110-240 V~ 50/60 Hz
- Genauigkeit des Voltmeters: ±2 %
- Amperemeter (AC): 0 - 80 A
- Genauigkeit des Amperemeters:
· ±2 % (2 - 50 A)
· ±2 % (1 - 2 A)
· ±5 % (0 - 1 A)
- Kompatible Stromstärkewandler:
· CT 50A (im Paket enthalten)
CT 80A
- Strom- und Energiezähler:
· Wirk- und Scheinleistung
· Wirk- und Scheinenergie
· Leistungsfaktor
· Grundlegende Wirkenergie und grundlegende Blindenergie
- Kanalweise Kalibrierung mit Mindestlast: 500 W
- Leerlaufgrenze: 30 VA pro Kanal
- Messdatenspeicherung: Mindestens 10 Tage Datenauflösung bei 1 Minute
- Datenexport:
· CSV für erfasste Netzqualitätswerte,
· Export im JSON-Format über RPC
- Interner Temperatursensor: Ja
◾ Konnektivität
- W-lan:
· Protokoll: 802.11 b/g/n
· HF-Band: 2412–2472 MHz
· Maximale HF-Leistung: < 20 dBm
· Reichweite: bis zu 30 m im Innenbereich und 50 m im Freien (abhängig von den örtlichen Bedingungen)
-Bluetooth:
· Protokoll: 4.2
· HF-Band: 2402–2480 MHz
· Maximale HF-Leistung: < 4 dBm
· Reichweite: Bis zu 10 m im Innenbereich und 30 m im Freien (abhängig von den örtlichen Bedingungen)
◾ Mikrocontroller-Einheit
- CPU: ESP-Shelly-C38F
- Flash: 8 MB
◾ Firmware-Funktionen
- Termine: Ja
- Webhooks (Aktionen pro URL): 20 mit 5 URLs pro Hook
- Skript: Ja
- MQTT: Ja
- Verschlüsselung: Ja (Transportebene)
- Authentifizierung: Ja (Anwendungs- und Transportebene)

HINWEISE:

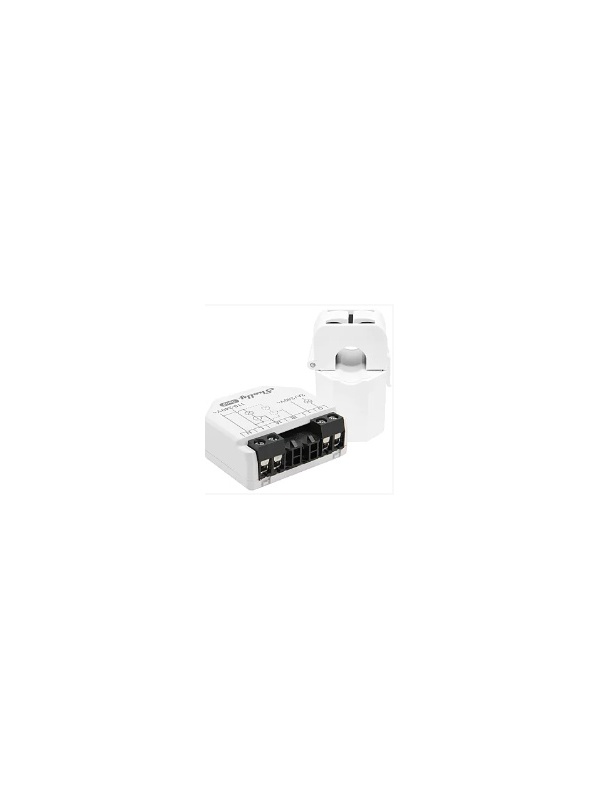

◾ * Der Shelly EM Gen3 wird mit nur einem 50-A-Kern (Intensity Transformer – TI) geliefert, der im Paket enthalten ist.
◾ Wenn Sie einen zusätzlichen TI erwerben möchten, beachten Sie bitte, dass dieser Shelly TIs mit 2-poligen Steckern für den schnellen Anschluss verwendet
