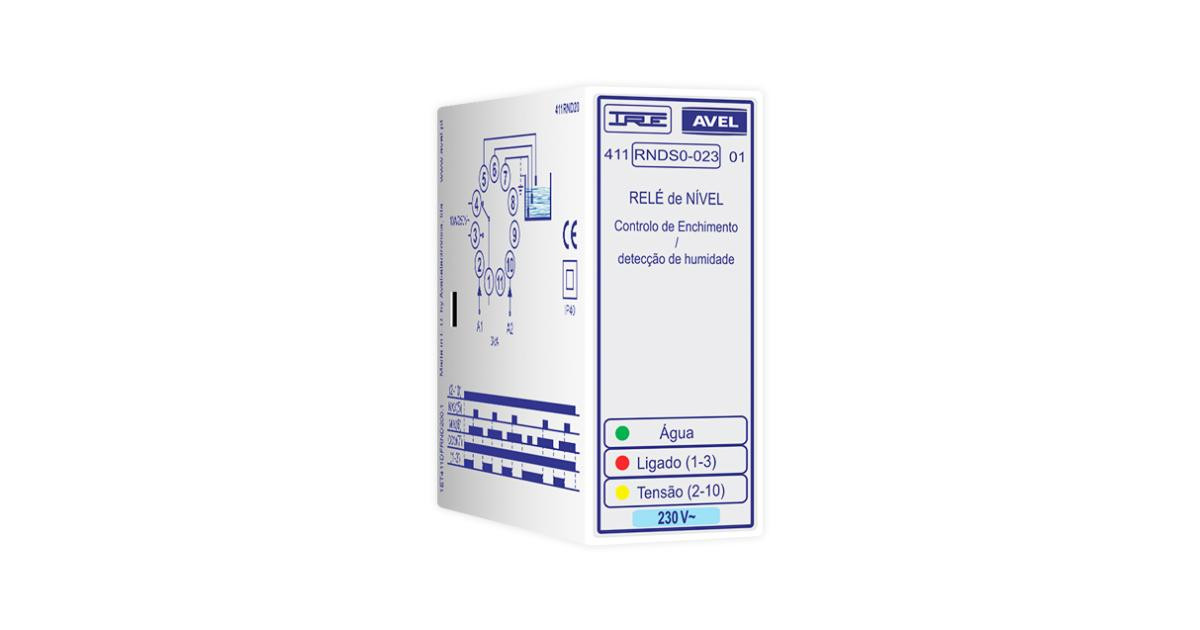

Level relay 411RND20023 AVEL
€38.00
(IVA included)
€30.89
(Without IVA)
Delivery cost is not included
Description
QUADRO DE COMANDO E PROTECÇÃO (P/PROTECÇÃO DE ELECTROBOMBAS SUBMERSÍVEIS) - (SEM SONDAS)
» Caixa plástica 25x20x14cm em ABS cinza RAL 7035, com dobradiça e tampa transparente em policarbonato.
» Contactor da marca selecionada.
» Relé eletrónico digital de comando e proteção de eletrobombas
* da marca
.
» Contactor da marca selecionada.
» Relé eletrónico digital de comando e proteção de eletrobombas
* da marca
.» Funcionamento automático (AUT), manual (I) ou desligado (0), comandado por comutador de 3 posições c/ cápsula protetora.
» Ligação para comando de segurança (C11-C12) (bóia, pressostato ou outros).
» Ligação para comando remoto do arranque/paragem (P11-P12) (pressostato, bóia ou outros).
» Proteção contra curto-circuitos através de disjuntor.
» 4 bucins para passagem dos cabos de ligação.
» Ligação para comando de segurança (C11-C12) (bóia, pressostato ou outros).
» Ligação para comando remoto do arranque/paragem (P11-P12) (pressostato, bóia ou outros).
» Proteção contra curto-circuitos através de disjuntor.
» 4 bucins para passagem dos cabos de ligação.
(*) Relé eletrónico digital da AVEL inclui:
-
Indicação digital do consumo do motor
-
protecção e indicação de sobrecorrente ( EIH )
-
protecção e indicação de falta de água (subcorrente)( EIL )
-
Indicação de sobretensão ( EUH )
-
Indicação de subtensão ( EUL )
-
LED sinalizador de comando de arranque/paragem ligado
-
LED sinalizador de relé com tensão
-
LED sinalizador de relé de saída ligado
-
Fácil progamação da corrente máxima admissível
-
Fácil progamação da corrente mínima admissível
- Caixa em material plástico com ficha circular de 11 pinos.
- Indicação de existência de água no depósito, através de LED verde.
- Indicação de relé de saída ligado (1-3), através de LED vermelho.
- Indicação de relé com tensão na alimentação (2-10), através de LED amarelo.
- Indicação frontal da tensão nominal de alimentação do relé.
- Indicação lateral do esquema de ligações.
- Indicação lateral do diagrama de funcionamento.
O relé de saída arma (1-3), sempre que a água desce para além do nível min. (6), só desarmando (1-4) quando atinge o nível máx. (5).
Se apenas se pretender controlar um nível elimina-se a sonda ligada ao pino 5, fazendo-se a ligação deste ao pino 7 através de um “shunt”. Neste caso o relé arma (1-3), sempre que não exista água em contacto com a sonda ligada ao pino 6.
Sensibilidade dos circuitos de deteção
0 a 80 Kohm
Tensão nos circuitos de deteção
12 VAC
Tensões de alimentação
AC: 230V
(Outras tensões sob consulta)
Tolerância na tensão de alimentação
-15%...+10%
Consumo
< 3VA
Dimensões
(L) 35mm x (A) 79mm x (P) 77mm
Relé de saída
Poder de corte: 2500VA (10A/250V)
Tensão máxima de corte: 400VAC
