RTD1220 - Regulador de Carga PWM 20A 12/24V RTD1220 – ULTIMATRON

Description

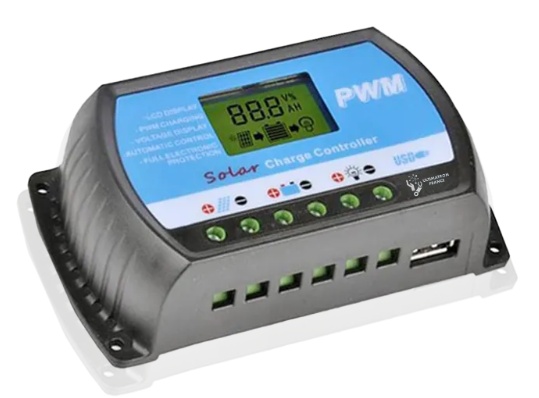

Regulador de Carga PWM 20A 12/24V RTD1220

Regulador de carga solar PWM com USB 10A
Ecrã LCD com gestão de carga PWM em 4 fases, para um máximo de 50 V

Instruções de Segurança

1. Certifique-se de que a sua bateria tem tensão suficiente para que o controlador consiga reconhecer o tipo de bateria antes da primeira instalação.

2. O cabo da bateria deve ser o mais curto possível, para reduzir perdas.

3. O regulador é adequado apenas para baterias de chumbo-ácido: abertas, AGM e GEL.
   Não é adequado para baterias de níquel-hidreto metálico, iões de lítio ou outras baterias de lítio.

4. O regulador de carga é adequado apenas para a regulação de painéis solares.
   Nunca ligue outra fonte de carga ao regulador de carga.

Características do Produto

1. Microcontrolador industrial incorporado.

2. Grande ecrã LCD com carregador USB de 5V.

3. Gestão de carga por PWM.

4. Proteções incorporadas contra curto-circuito, circuito aberto, inversão de polaridade e sobrecarga.

5. Duplo MOSFET para prevenir retorno de corrente e garantir baixa emissão de calor.

Sistema de Ligação

1. Ligue a bateria ao regulador de carga — positivo e negativo.

2. Ligue o painel fotovoltaico ao regulador — positivo e negativo.

3. Ligue o consumidor (a carga) ao regulador — positivo e negativo.

Na desmontagem, aplique a ordem inversa!
Uma sequência de ligação incorreta pode danificar o controlador!

Parâmetros Técnicos
