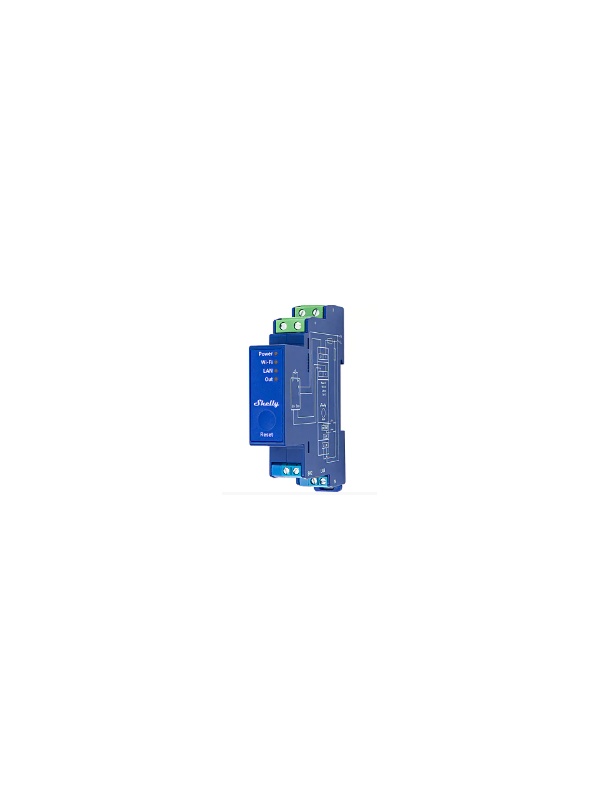

Shelly Pro Dimmer 0/1-10V PM - Módulo de controlador inteligente WiFi para atenuador 0/1-10V con medición de consumo
59,60 €
(VAT incluido)
48,46 €
(Sin IVA)
El costo de envío no está incluido.
Descripción
El Shelly Pro Dimmer 0/1-10V PM es un controlador inteligente para la regulación remota de dispositivos que posean entrada de señal de control de 0-10V o 1-10V. Este dispositivo, de 3ª generación (Gen3), es montable en carril DIN y puede ser controlado remotamente a través de un teléfono móvil, tablet, PC o sistema de automatización residencial.
Este dimmer no controla directamente las cargas, está destinado a la regulación de la intensidad de luces mediante un Driver que posea entrada de señal de control compatible, pero no se limita a luces, existen diversos tipos de dispositivos que pueden ser controlados mediante este tipo de señales (controladores de velocidad de pequeños motores eléctricos, sistemas HVAC, válvulas, equipos de audio, etc.).
Además de enviar una señal de control a un regulador de intensidad (tipo 0-10V o 1-10V), también posee un relé que permite encender/apagar la alimentación del regulador a controlar, permitiendo adicionalmente medir el consumo de energía del mismo.
¿Pero qué ventajas tiene utilizar este tipo de dimmer?
Dado que no controla directamente las cargas, podrá utilizarlo con Drivers mucho más potentes que los Shelly Dimmer tradicionales y tampoco estará limitado solo a las tensiones de salida que estos soportan.
✅ CARACTERÍSTICAS:

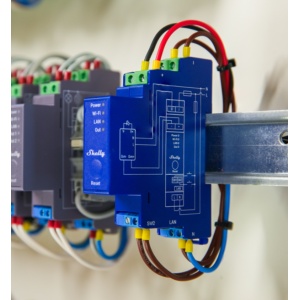

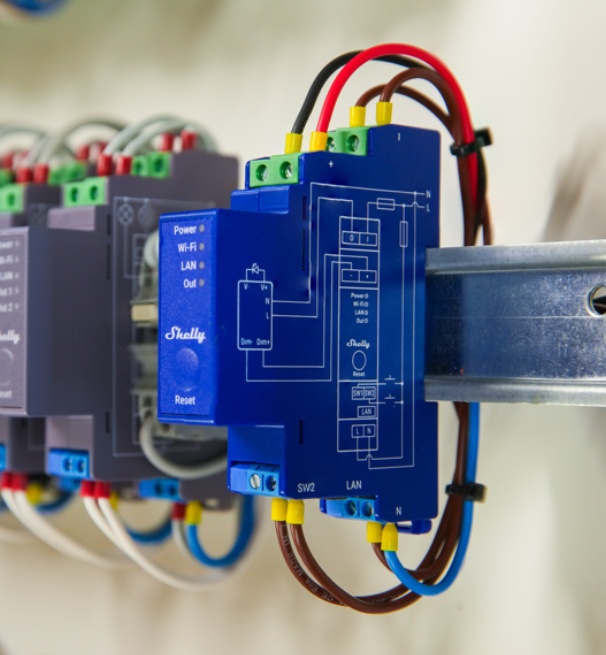

● Montable en carril DIN
● Integración de drivers diversificada: Soporta drivers de tipo 0-10V y 1-10V (luces, motores, válvulas, etc.).
● Wi-Fi: El dispositivo puede conectarse a una red inalámbrica.
● Conectividad Ethernet
● Medición de energía: Monitorización precisa del consumo energético.
● Conectividad Bluetooth: El dispositivo es compatible con el estándar Bluetooth y puede conectarse a otros dispositivos Bluetooth para el intercambio de datos a corta distancia.
● Gateway de Bluetooth: Facilita la comunicación entre dispositivos habilitados para BLE y los que están en la red WiFi.
● Extensor de alcance Wi-Fi: Retransmite la señal Wi-Fi y amplía su alcance.
● Scripting: Permite crear escenarios de automatización mediante scripts.
● Programaciones básicas: Soporta programaciones y rutinas semanales, incluyendo definición de brillo, duración de transición y valor de inversión de la señal de atenuación.
● Programaciones avanzadas: Soporta programaciones detalladas a lo largo del año con una amplia gama de ajustes de tiempo, desde segundos hasta meses, incluyendo definición de brillo, duración de transición y valor de inversión de la señal de atenuación.
● Temporizadores automáticos encendido/apagado: Permite definir temporizadores automáticos de encendido/apagado.
● Acciones locales: Permite crear escenarios de automatización dentro de la red Wi-Fi local, incluyendo definición de brillo, duración de transición y valor de inversión de la señal de atenuación, incluso si la conexión a Internet falla.
● Webhooks: Soporta automatización mediante comunicación ligera y orientada a eventos con otros dispositivos.
● Compatibilidad: Altamente compatible con sistemas de automatización de terceros, incluyendo KNX.
● Sin necesidad de hub: Listo para uso local o remoto vía Shelly Smart Control o sistemas de terceros.
● Registro de actividades: Almacena historial detallado de eventos.
● KVS (almacenamiento clave-valor): El servicio KVS ofrece almacenamiento básico persistente de pares clave-valor.
● KNX: Soporta comunicación KNXnet/IP.
● Seguridad: Protecciones contra sobrecorriente/tensión/potencia.
● Componentes virtuales y BTHome: Un conjunto especial de componentes que no existen inicialmente en el dispositivo y son creados dinámicamente por el usuario.
● Modo Nocturno: Permite definir un brillo específico de las luces de entrada durante la noche.
● Modo de entrada de interruptor/botón: Permite control de entrada flexible mediante interruptores y/o botón:
- Control de atenuación con un único botón
- Control de atenuación con dos botones
● Duración de la transición: Controla el tiempo que tarda en pasar del nivel de brillo actual al nivel de brillo deseado al solicitarlo.
● Brillo mínimo al encender: Define el brillo en 3% (valor predeterminado) cuando se enciende, si el brillo actual está por debajo del 'Brillo mínimo al encender'. Esto no se aplica si se define una transición personalizada en Programaciones o Acciones.
● Brillo mínimo/máximo: Ajusta el rango de la señal de atenuación para obtener un control más preciso del brillo en la salida.
● Velocidad de atenuación del botón: Controla la rapidez con la que cambia el brillo de la salida al presionar el/los botón(es). El valor predeterminado es 3x.
● Preconfiguraciones de botón: Estado a aplicar en evento de doble clic. El valor predeterminado es 100%.
✅ ESPECIFICACIONES
◾ Eléctricas
- Fuente de alimentación: 110 - 240 V~
- Consumo de energía: < 3 W
- Tipo de control de voltaje 0-10V/1-10V: Fuente de corriente
- Protección interna:
· contra sobrecalentamiento
· contra sobretensión
· contra sobrecorriente
· contra sobrecarga
- Protección externa recomendada:
· 16 A, característica de disparo B o C
· 6 kA de capacidad de corte
· Clase 3 de limitación de energía
- Circuito de salida
· Voltaje máximo de conmutación: 240 V~
· Corriente máxima de conmutación: 16 A
◾ Sensores y medidores
- Voltímetro (AC): Sí
- Amperímetro (AC): Sí
- Medidores de potencia y energía:
· Potencia activa y aparente
· Energía activa y aparente
· Factor de potencia
· Energía activa fundamental y energía reactiva fundamental
- Almacenamiento de datos de medición: No
- Sensor de temperatura interna: Sí
◾ Radio
- Wi-Fi
· Protocolo: 802.11 b/g/n
· Banda RF: 2412 - 2472 MHz
· Potencia RF máxima: < 20 dBm
· Alcance: Hasta 30m en interiores y 50m en exteriores (depende de las condiciones locales)
- Bluetooth
· Protocolo: 4.2
· Banda RF: 2402 - 2480 MHz
· Potencia RF máxima: < 4 dBm
· Alcance: Hasta 10m en interiores y 30m en exteriores (depende de las condiciones locales)
◾ Unidad de microcontrolador
- CPU: ESP32-D0WDQ6
- Frecuencia de reloj: 40 Mhz
- Memoria flash: 8 MB
◾ Capacidades del firmware
- Programaciones (schedules): 20
- Webhooks (acciones por URL): 20 con 5 URLs por hook
- Scripting: Sí
- MQTT: Sí
- Programaciones avanzadas: Sí
- KVS (Almacenamiento de pares clave-valor): Sí
◾ Ambientales
- Temperatura de funcionamiento: -20 °C a 40 °C
- Humedad: 30 % a 70 % RH
- Altitud máxima: 2000 m
◾ Físicas
- Tamaño (AlxAnxPr): 94x19x69 ±0.5 mm
- Peso: 70 g
- Par de apriete máximo de los terminales de tornillo: 0.4 Nm
- Sección transversal del conductor:
· 0.5 a 2.5 mm² / 20 a 14 AWG (conectores verdes)
· 0.5 a 1.5 mm² / 20 a 16 AWG (conectores azules)
- Longitud del conductor pelado:
· 6 a 7 mm / 0.24 a 0.28 in (conector verde)
· 5 a 6 mm / 0.20 a 0.24 in (conectores azules)
- Montaje: DIN
- Material de la carcasa: Plástico
- Color de la carcasa: Azul
- Color de los conectores:
· Verde
· Azul
Este dimmer no controla directamente las cargas, está destinado a la regulación de la intensidad de luces mediante un Driver que posea entrada de señal de control compatible, pero no se limita a luces, existen diversos tipos de dispositivos que pueden ser controlados mediante este tipo de señales (controladores de velocidad de pequeños motores eléctricos, sistemas HVAC, válvulas, equipos de audio, etc.).
Además de enviar una señal de control a un regulador de intensidad (tipo 0-10V o 1-10V), también posee un relé que permite encender/apagar la alimentación del regulador a controlar, permitiendo adicionalmente medir el consumo de energía del mismo.
¿Pero qué ventajas tiene utilizar este tipo de dimmer?
Dado que no controla directamente las cargas, podrá utilizarlo con Drivers mucho más potentes que los Shelly Dimmer tradicionales y tampoco estará limitado solo a las tensiones de salida que estos soportan.
✅ CARACTERÍSTICAS:
● Montable en carril DIN
● Integración de drivers diversificada: Soporta drivers de tipo 0-10V y 1-10V (luces, motores, válvulas, etc.).
● Wi-Fi: El dispositivo puede conectarse a una red inalámbrica.
● Conectividad Ethernet
● Medición de energía: Monitorización precisa del consumo energético.
● Conectividad Bluetooth: El dispositivo es compatible con el estándar Bluetooth y puede conectarse a otros dispositivos Bluetooth para el intercambio de datos a corta distancia.
● Gateway de Bluetooth: Facilita la comunicación entre dispositivos habilitados para BLE y los que están en la red WiFi.
● Extensor de alcance Wi-Fi: Retransmite la señal Wi-Fi y amplía su alcance.
● Scripting: Permite crear escenarios de automatización mediante scripts.
● Programaciones básicas: Soporta programaciones y rutinas semanales, incluyendo definición de brillo, duración de transición y valor de inversión de la señal de atenuación.
● Programaciones avanzadas: Soporta programaciones detalladas a lo largo del año con una amplia gama de ajustes de tiempo, desde segundos hasta meses, incluyendo definición de brillo, duración de transición y valor de inversión de la señal de atenuación.
● Temporizadores automáticos encendido/apagado: Permite definir temporizadores automáticos de encendido/apagado.
● Acciones locales: Permite crear escenarios de automatización dentro de la red Wi-Fi local, incluyendo definición de brillo, duración de transición y valor de inversión de la señal de atenuación, incluso si la conexión a Internet falla.
● Webhooks: Soporta automatización mediante comunicación ligera y orientada a eventos con otros dispositivos.
● Compatibilidad: Altamente compatible con sistemas de automatización de terceros, incluyendo KNX.
● Sin necesidad de hub: Listo para uso local o remoto vía Shelly Smart Control o sistemas de terceros.
● Registro de actividades: Almacena historial detallado de eventos.
● KVS (almacenamiento clave-valor): El servicio KVS ofrece almacenamiento básico persistente de pares clave-valor.
● KNX: Soporta comunicación KNXnet/IP.
● Seguridad: Protecciones contra sobrecorriente/tensión/potencia.
● Componentes virtuales y BTHome: Un conjunto especial de componentes que no existen inicialmente en el dispositivo y son creados dinámicamente por el usuario.
● Modo Nocturno: Permite definir un brillo específico de las luces de entrada durante la noche.
● Modo de entrada de interruptor/botón: Permite control de entrada flexible mediante interruptores y/o botón:
- Control de atenuación con un único botón
- Control de atenuación con dos botones
● Duración de la transición: Controla el tiempo que tarda en pasar del nivel de brillo actual al nivel de brillo deseado al solicitarlo.
● Brillo mínimo al encender: Define el brillo en 3% (valor predeterminado) cuando se enciende, si el brillo actual está por debajo del 'Brillo mínimo al encender'. Esto no se aplica si se define una transición personalizada en Programaciones o Acciones.
● Brillo mínimo/máximo: Ajusta el rango de la señal de atenuación para obtener un control más preciso del brillo en la salida.
● Velocidad de atenuación del botón: Controla la rapidez con la que cambia el brillo de la salida al presionar el/los botón(es). El valor predeterminado es 3x.
● Preconfiguraciones de botón: Estado a aplicar en evento de doble clic. El valor predeterminado es 100%.
✅ ESPECIFICACIONES
◾ Eléctricas
- Fuente de alimentación: 110 - 240 V~
- Consumo de energía: < 3 W
- Tipo de control de voltaje 0-10V/1-10V: Fuente de corriente
- Protección interna:
· contra sobrecalentamiento
· contra sobretensión
· contra sobrecorriente
· contra sobrecarga
- Protección externa recomendada:
· 16 A, característica de disparo B o C
· 6 kA de capacidad de corte
· Clase 3 de limitación de energía
- Circuito de salida
· Voltaje máximo de conmutación: 240 V~
· Corriente máxima de conmutación: 16 A
◾ Sensores y medidores
- Voltímetro (AC): Sí
- Amperímetro (AC): Sí
- Medidores de potencia y energía:
· Potencia activa y aparente
· Energía activa y aparente
· Factor de potencia
· Energía activa fundamental y energía reactiva fundamental
- Almacenamiento de datos de medición: No
- Sensor de temperatura interna: Sí
◾ Radio
- Wi-Fi
· Protocolo: 802.11 b/g/n
· Banda RF: 2412 - 2472 MHz
· Potencia RF máxima: < 20 dBm
· Alcance: Hasta 30m en interiores y 50m en exteriores (depende de las condiciones locales)
- Bluetooth
· Protocolo: 4.2
· Banda RF: 2402 - 2480 MHz
· Potencia RF máxima: < 4 dBm
· Alcance: Hasta 10m en interiores y 30m en exteriores (depende de las condiciones locales)
◾ Unidad de microcontrolador
- CPU: ESP32-D0WDQ6
- Frecuencia de reloj: 40 Mhz
- Memoria flash: 8 MB
◾ Capacidades del firmware
- Programaciones (schedules): 20
- Webhooks (acciones por URL): 20 con 5 URLs por hook
- Scripting: Sí
- MQTT: Sí
- Programaciones avanzadas: Sí
- KVS (Almacenamiento de pares clave-valor): Sí
◾ Ambientales
- Temperatura de funcionamiento: -20 °C a 40 °C
- Humedad: 30 % a 70 % RH
- Altitud máxima: 2000 m
◾ Físicas
- Tamaño (AlxAnxPr): 94x19x69 ±0.5 mm
- Peso: 70 g
- Par de apriete máximo de los terminales de tornillo: 0.4 Nm
- Sección transversal del conductor:
· 0.5 a 2.5 mm² / 20 a 14 AWG (conectores verdes)
· 0.5 a 1.5 mm² / 20 a 16 AWG (conectores azules)
- Longitud del conductor pelado:
· 6 a 7 mm / 0.24 a 0.28 in (conector verde)
· 5 a 6 mm / 0.20 a 0.24 in (conectores azules)
- Montaje: DIN
- Material de la carcasa: Plástico
- Color de la carcasa: Azul
- Color de los conectores:
· Verde
· Azul
