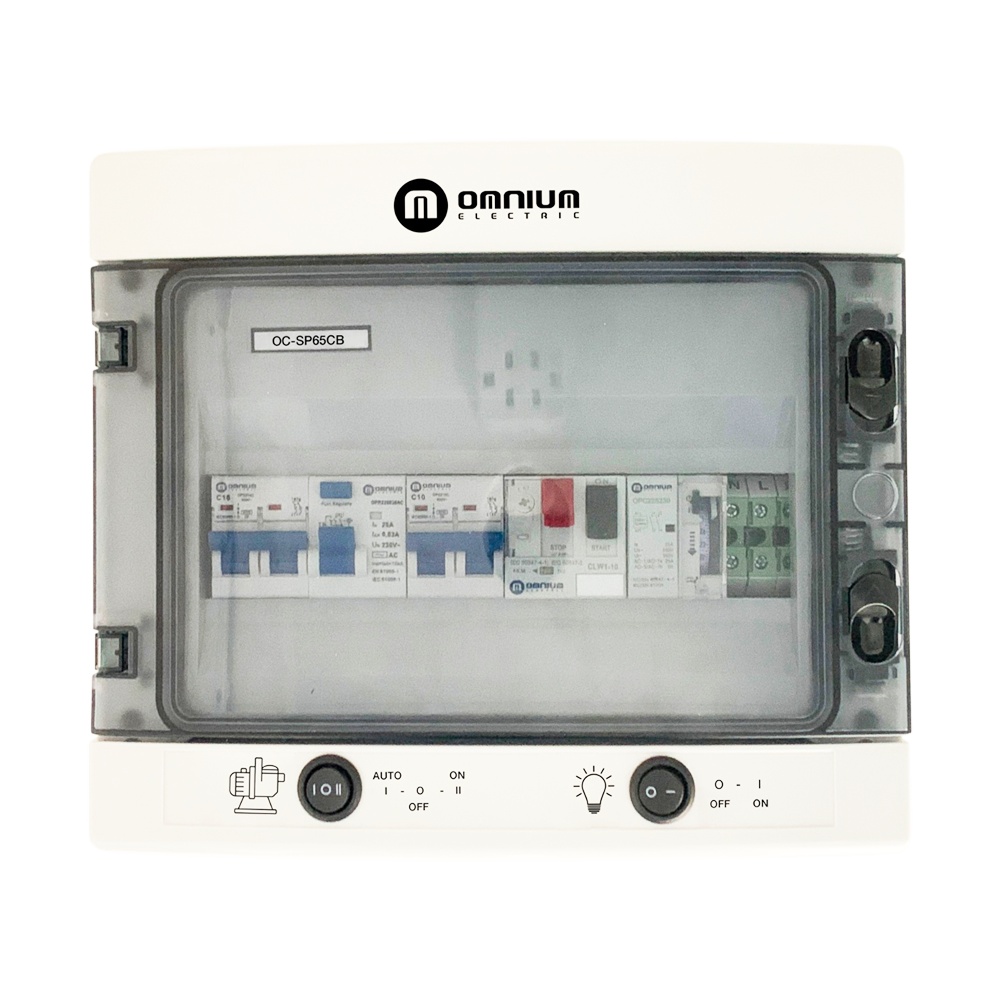

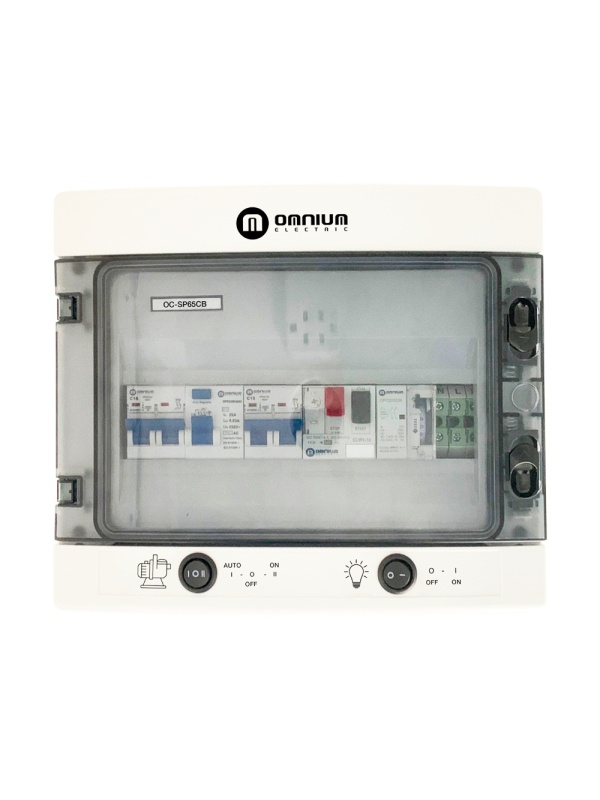

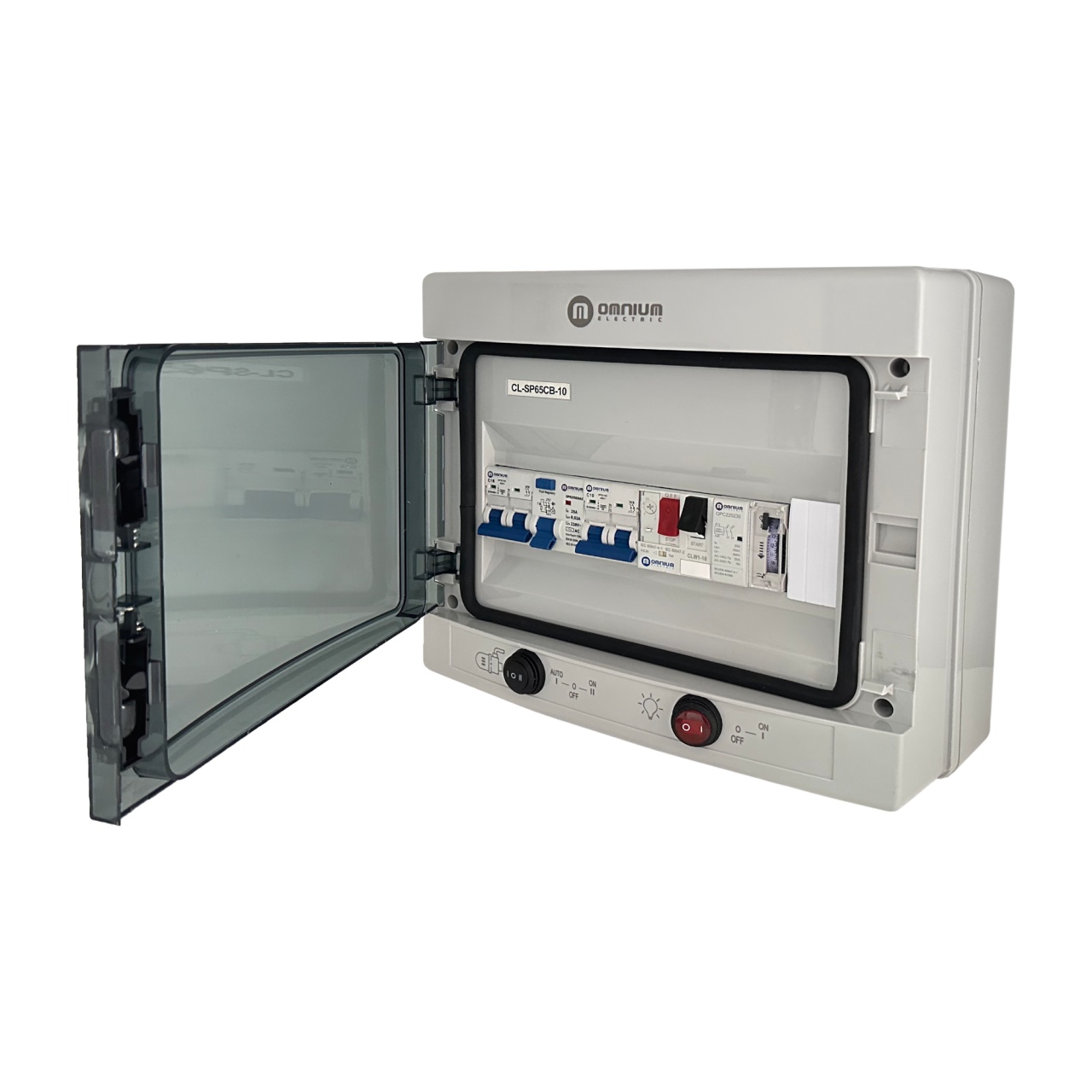

Quadro Piscina 230V 4A-6,3A Com Transformador 12V 50VA CL-SP65CB-10 - Spa Control Box 0,5 - 1 CV/HP

O painel para piscina é uma solução completa para o controlo elétrico da sua piscina. Com um transformador de 12V e 50W, este painel oferece uma iluminação eficiente e segura.

O painel possui um relógio integrado que lhe permite programar os horários de funcionamento da sua piscina. Com esta função, poderá usufruir da sua piscina nos horários que preferir, sem se preocupar em ligar ou desligar manualmente os sistemas.

Além disso, o contacto incluído na caixa garante uma ligação fiável e estável, para um controlo preciso e seguro da sua piscina. Pode ficar descansado sabendo que a sua piscina está protegida e a funcionar corretamente.

Relógio, proteção do motor e contactor incluídos.

Características

Transformador toroidal de 12V de última geração

Proteção: IP65

Iluminação: 50w, LED ou halogéneo.

Iluminação independente e controlo do motor.

Modo de instalação:

1.Motor

Ligue os fios neutro, de fase e de massa do motor ao terminal correspondente.

2.Iluminação

Ligue o fio NEUTRO do transformador ao terminal indicado no interruptor OPS210C.

Ligue o cabo FASE do transformador ao espaço livre do bloco de ligação reutilizável.

Ligue o fio TERRA ao terminal “E” indicado.

3. Alimentação

Alimente o painel, ligando NEUTRO E FASE ao switch OPS216C.

Ligue o TERRA ao terminal "E" conforme indicado.
