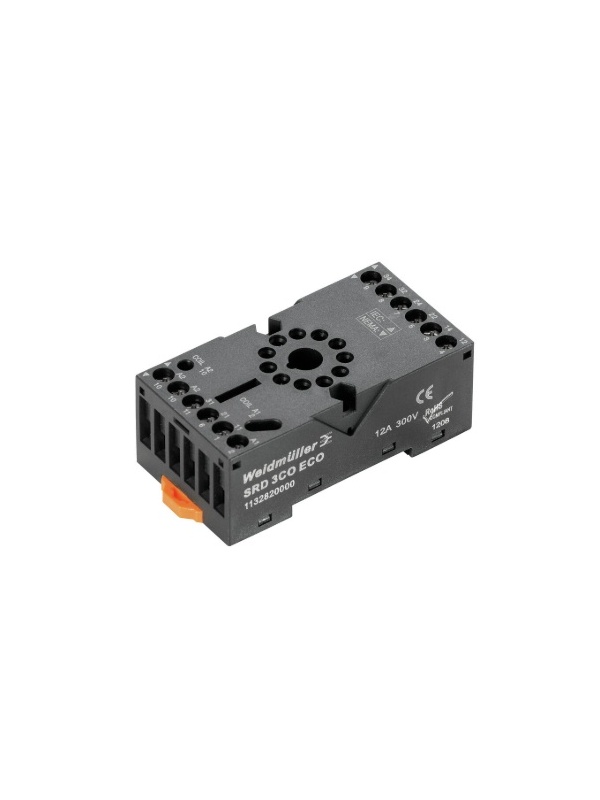

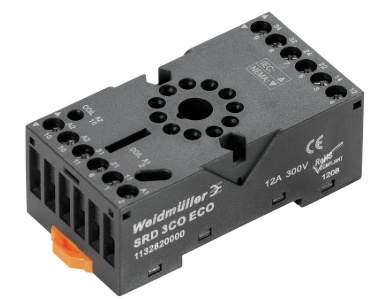

Weidmuller SRD 3CO ECO 1132820000

WEIDMULLER
5,99 € /Un (IVA incluído)
4,87 € /Un (Sem IVA)
O custo de entrega será calculado no checkout, antes do pagamento.
WEIDMULLER
Stock 20
Desconto por Quantidade
Quantidade: 5+ 10+ 20+
Desconto: 1% 2% 5%
Código produto - SKU 1132820000
EAN 4032248952670
Disponível
Encomenda por WhatsApp
Adicionar aos Favoritos

Descrição

Substitui a ref antiga 8869350000


Aprovações

Aprovações
ROHS
Conformar
Busca por Número de Arquivo UL
Site da UL
Certificado nº (cURus)
E355547

Dados gerais de ordenação

Versão
DRR da série D, Soquete de relé, Número de contatos: 3, Contato de CO, Corrente contínua: 12 A, Conexão por parafuso
Ordem nº
1132820000
Tipo
SRD 3CO ECO
GTIN (EAN)
4032248952670
Quanto.
10 itens

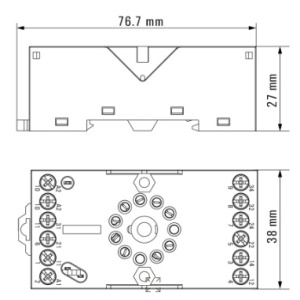

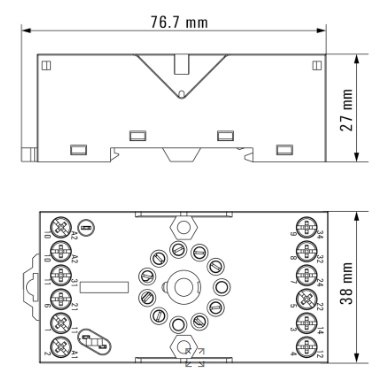

Dimensões e pesos

Profundidade
27 mm
Profundidade (polegadas)
1,063 polegadas
Altura
76,7 mm
Altura (polegadas)
3,02 polegadas
Largura
38 mm
Largura (polegadas)
1,496 polegada
Peso líquido
55,2 g

Temperaturas

Temperatura de armazenamento
-40 °C... 85 °C
Temperatura ambiente
-40 °C... 65 °C
Umidade
35...85% de umidade real, sem condensação

Conformidade Ambiental de Produtos

Status de Conformidade com o RoHS
Conformidade sem isenção
ALCANCE SVHC
Sem SVHC acima de 0,1% em peso

Dados classificados UL

Certificado nº (cURus)
E355547

Lado da carga

Tensão de comutação nominal
250 V CA
Corrente contínua
12 A
Tensão de comutação (CA), máximo.
300 V
Tipo de contato
3 Contato CO

Dados gerais

Trilho de montagem
TS 35
Cor
preto
Componente de classificação de inflamabilidade UL94
  • Componente:
    Habitação
  • Classificação de inflamabilidade UL94:
    V-2
  • Componente:
    Pé de montagem
  • Classificação de inflamabilidade UL94:
    HB
  • Componente:
    Prenda de retenção
  • Classificação de inflamabilidade UL94:
    HB

Coordenação do isolamento

Gravidade da poluição
2
Categoria de tensão de surto
III
Distâncias de folga e de fluência para lado de controle - lado de carga
≥ 4 mm
Resistência dielétrica para o lado de controle - lado da carga
2,5 kVeff / 1 min.
Resistência dielétrica dos contatos vizinhos
2,21 kVeff/ 1 min
Tensão resistente a impulso
4,8 kV (1,2/50 μs)
Grau de proteção
IP20

Mais detalhes sobre aprovações/normas

Certificado nº (cURus)
E355547

Dados de conexão

Método de conexão por fio
Conexão por parafuso
Comprimento de desmanche, conexão nominal
7 mm
Apertando torque, mínimo.
0,5 Nm
Apertando torque, máximo.
1 Nm
Alcance de clampeamento, mínimo.
0,5 mm²
Alcance de clampagem, máximo.
2,5 mm²
Seção transversal do fio, sólida, mínima.
0,5 mm²
Seção transversal do fio, sólida, máximo.
2,5 mm²
Seção transversal da conexão do fio, finamente trançada, mínimo.
0,5 mm²
Seção transversal da conexão do fio, finamente trançada, máximo.
2,5 mm²
Seção transversal de conexão de fio, finamente trançada com ferrules nas extremidades de fio DIN 46228/4, min.
0,5 mm²
Seção transversal de conexão de fio, finamente trançada com ferrules nas extremidades dos fios DIN 46228/4, máximo.
2,5 mm²
Seção transversal do condutor, flexível com virula de fio (DIN 46228-1), mínimo.
0,5 mm²
Seção transversal do condutor, flexível com ferrule de fio (DIN 46228-1), máximo.
2,5 mm²
Seção transversal de conexão de fio, finamente trançada (dois fios com agarre), mínimo.
0,5 mm²
Corte transversal do fio, finamente trançado (dois fios com fixação), máximo.
1 mm²
Tamanho da lâmina
tamanho PH1

Nota importante

Informações sobre o produto
Para esse soquete, uma conexão cruzada não está disponível.

Para esse encaixe, marcadores não estão disponíveis.



Classificações

ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
